Hej tamo! Kao dobavljač električnih upravljačkih kabela, iz prve sam ruke vidio kako elektromagnetske smetnje (EMI) mogu zabrljati stvari u električnim sustavima. EMI može uzrokovati sve vrste problema, od izobličenja signala do neispravnosti opreme. Zato sam tu da podijelim neke savjete kako smanjiti EMI električnih upravljačkih kabela.
Razumijevanje EMI u električnim upravljačkim kablovima
Prvo, razgovarajmo o tome što je EMI. EMI je u osnovi poremećaj koji utječe na električni krug zbog elektromagnetske indukcije ili elektromagnetskog zračenja emitirane iz vanjskog izvora. U kontekstu električnih upravljačkih kabela, EMI može potjecati iz različitih izvora, poput dalekovoda, motora i drugih elektroničkih uređaja.
Kad EMI ometa upravljačke kabele, može poremetiti signale koji se prenose, što dovodi do netočnih očitavanja ili čak potpunih kvarova u sustavu. To je posebno problematično u industrijama u kojima su preciznost i pouzdanost ključni, poput proizvodnje, automatizacije i telekomunikacija.
Zaštita: prva linija obrane
Jedan od najučinkovitijih načina smanjenja EMI u električnim upravljačkim kablovima je kroz zaštitu. Zaštita uključuje omotavanje kabelskih vodiča vodljivim materijalom, poput aluminijske folije ili pletenice. Ovaj vodljivi štit djeluje kao barijera, blokirajući vanjska elektromagnetska polja i sprečavajući ih da ometaju signale unutar kabela.
Na raspolaganju su različite vrste zaštite, svaka sa svojim prednostima i nedostacima. Na primjer, oklop od folije je relativno jeftin i pruža dobru pokrivenost, ali možda nije tako izdržljivo kao pletenica. S druge strane, pletena zaštita je fleksibilnija i izdržljivija, ali može biti skuplje.

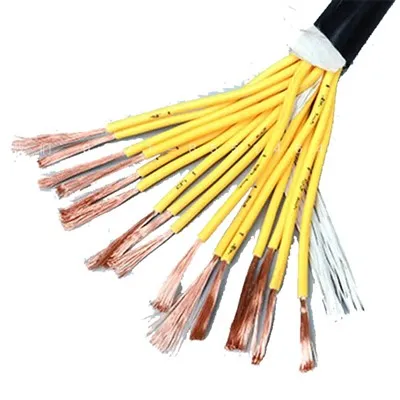

Kao dobavljač nudim niz zaštićenih kabela, uključujućiPVC izolirani upravljački kabeli4 Core Cy kabel, koji su dizajnirani tako da pružaju izvrsnu zaštitu EMI -ja. Ovi su kablovi prikladni za širok spektar aplikacija, od industrijskih upravljačkih sustava do automatizacije zgrade.
Uvijanje vodiča
Druga učinkovita tehnika za smanjenje EMI -ja je uvijanje vodiča unutar kabela. Kad se vodiči uvijaju zajedno, magnetska polja generirana strujom koja teče kroz njih obično se otkazuju, smanjujući ukupno elektromagnetsko zračenje koje emitira kabel.
Količina zaokreta ili tona može se razlikovati ovisno o prijavi. Općenito, veća brzina zavoja (tj. Više zavoja po jedinici duljine) omogućuje bolje smanjenje EMI. Međutim, veća brzina zavoja također može otežati i instalirati kabel.
Kabeli upletenih parova obično se koriste u sustavima komunikacije i upravljanja podacima, gdje EMI može biti značajan problem. Na primjer, Ethernet kabeli obično koriste upletene parove za smanjenje prekrivanja i EMI. U kontekstu električnih upravljačkih kabela, upleteni vodiči mogu pomoći u poboljšanju integriteta signala i pouzdanosti sustava.
Pravilno uzemljenje
Uzemljenje je bitan dio bilo kojeg električnog sustava i igra ključnu ulogu u smanjenju EMI. Pravilni sustav uzemljenja pruža put niske impedance za elektromagnetske smetnje da teče na zemlju, sprječavajući ga da se izgradi i uzrokuje probleme u upravljačkim kablovima.
Pri postavljanju električnih upravljačkih kabela važno je osigurati da su kabelski štitnici pravilno prizemljeni na oba kraja. To pomaže u održavanju dosljednog električnog potencijala na cijelom štitu, što je potrebno za učinkovitu zaštitu EMI. Uz to, sustav uzemljenja trebao bi biti dizajniran za obradu očekivane razine električne struje i smetnji.
Kao dobavljač mogu pružiti smjernice o pravilnim tehnikama uzemljenja i ponuditi pribor za uzemljenje, poput stezaljki za uzemljenje i konektora, kako bi se osiguralo pravilno instaliranje vaših električnih upravljačkih kabela.
Usmjeravanje kabela i odvajanje
Način na koji usmjeravate i odvajate svoje električne upravljačke kabele također može imati značajan utjecaj na smanjenje EMI. Na primjer, važno je držati upravljačke kabele dalje od napajačkih kabela, jer kabeli za napajanje mogu stvoriti jaka elektromagnetska polja koja mogu ometati signale u upravljačkim kablovima.
Osim toga, trebali biste izbjegavati pokretanje upravljačkih kabela paralelnih s drugim izvorima EMI -ja, poput motora, transformatora i fluorescentne rasvjete. Ako je moguće, upotrijebite zasebne kabelske ladice ili vodove za upravljačke kablove i kablove napajanja kako biste umanjili potencijal za smetnje.
Drugo važno razmatranje je duljina kabela. Dulji kablovi osjetljiviji su na EMI, jer imaju veću površinu za elektromagnetske polje s kojima će se komunicirati. Stoga je dobra ideja da duljine kabela budu što kraće, posebno u okruženjima visokog EMI-ja.
Korištenje uređaja za filtriranje
U nekim slučajevima mogu biti potrebni dodatni uređaji za filtriranje kako bi se dodatno smanjilo EMI u električnim upravljačkim kablovima. Uređaji za filtriranje, poput feritnih zrnca i EMI filtera, mogu se koristiti za suzbijanje visokofrekventnih elektromagnetskih smetnji.
Feritne kuglice su male, magnetske komponente koje se postavljaju oko kabela. Oni djeluju kao niskopropusni filter, omogućavajući prolazak niskofrekventnih signala dok prigušuju smetnje visokofrekventne frekvencije. EMI filtri su, s druge strane, složeniji uređaji koji se mogu koristiti za filtriranje specifičnih frekvencija elektromagnetskih smetnji.
Uređaji za filtriranje mogu biti posebno korisni u aplikacijama gdje su razine EMI visoke ili gdje se upravljački kabeli nalaze u neposrednoj blizini izvora smetnji. Kao dobavljač mogu ponuditi niz uređaja za filtriranje koji će vam pomoći da ispunite vaše specifične zahtjeve za smanjenjem EMI.
Odabir pravog kabela za aplikaciju
Konačno, odabir pravog kabela za primjenu ključno je za smanjenje EMI. Različite vrste kabela imaju različite razine otpornosti na EMI, ovisno o njihovoj konstrukciji, zaštiti i izolacijskim materijalima.
Na primjer,PVC upravljački kabel rasvjetedizajniran je posebno za aplikacije za kontrolu rasvjete i može imati različite EMI karakteristike u usporedbi s upravljačkim kabelom opće namjene. Prilikom odabira kabela važno je razmotriti specifične zahtjeve aplikacije, poput radnog okruženja, vrste signala koji se prenose i potrebna razina zaštite EMI.
Kao dobavljač imam tim stručnjaka koji vam mogu pomoći da odaberete pravi kabel za vašu prijavu. Možemo pružiti tehničku podršku i savjete kako bismo osigurali da postignete najbolje performanse i pouzdanost od vaših električnih upravljačkih kabela.
Zaključak
Smanjenje EMI električnih upravljačkih kabela ključno je za osiguravanje pravilnog rada i pouzdanosti električnih sustava. Korištenjem zaštite, uvijanjem vodiča, pravilnim uzemljenjem, usmjeravanjem kabela i odvajanjem, uređajima za filtriranje i odabirom pravog kabela za primjenu, možete značajno smanjiti utjecaj EMI na vaše upravljačke kabele.
Kao dobavljač električnih kontrolnih kabela posvećen sam pružanju visokokvalitetnih proizvoda i rješenja koja zadovoljavaju potrebe mojih kupaca. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć pri smanjenju EMI vaših električnih upravljačkih kabela, ne ustručavajte se kontaktirati me. Rado bih razgovarao o vašim zahtjevima i pružio vam najbolja moguća rješenja. Radimo zajedno kako bismo osigurali da vaši električni sustavi rade glatko i učinkovito.
Reference
- "Elektromagnetska inženjering kompatibilnosti" Henryja W. OTT -a
- "Priručnik za dizajn i instalaciju kabela" raznih stručnjaka za industriju
